Liebherr LR 11000 : une grue sur chenilles révolutionnaire et puissante

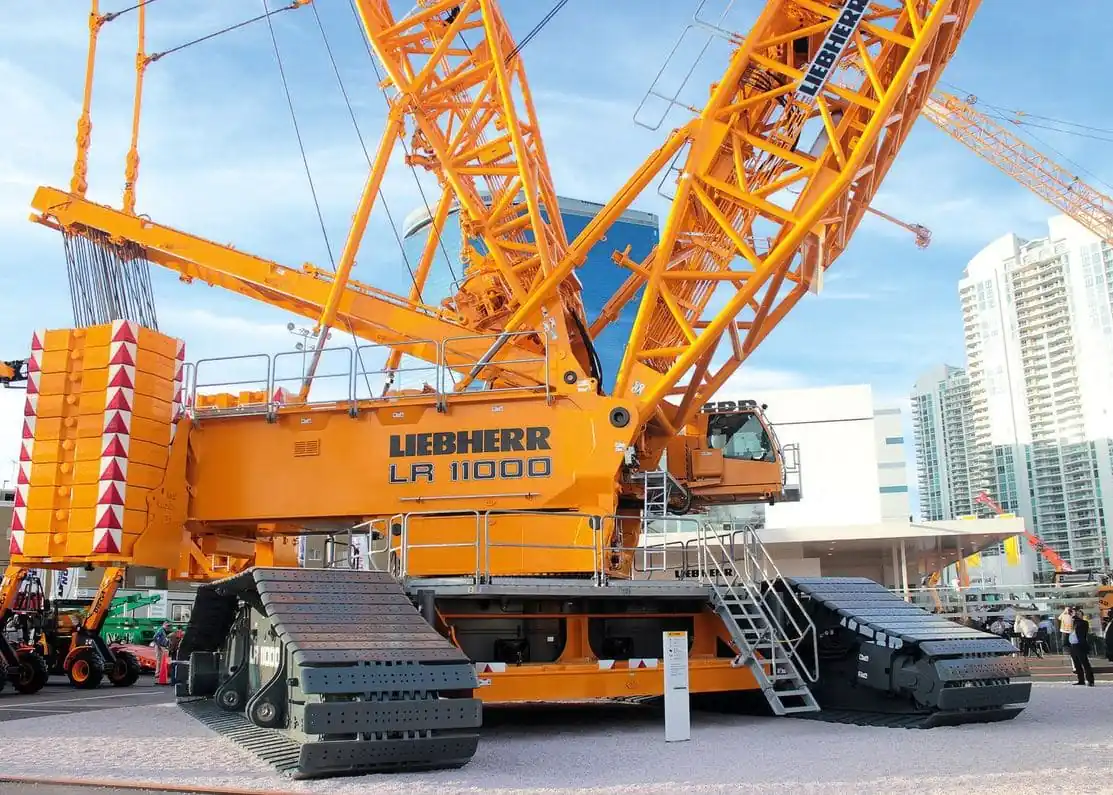

La grue sur chenilles Liebherr LR 11000 en action (photo : Egger, Saint-Gall). Ce modèle de classe 1 000 tonnes arbore une flèche massive (jusqu'à 168 m) et un châssis chenillé robuste. Conçue pour les levages les plus lourds, la LR 11000 offre une capacité de charge maximale de 1 000 tonnes (environ 1 200 tonnes US) à 11 m de rayon, avec une hauteur de levage jusqu'à 220 m et une portée maximale de 184 m. Issue de la gamme Liebherr, leader mondial des grues mobiles et sur chenilles, la LR 11000 est l'une des plus récentes et des plus puissantes de cette série (aux côtés d'autres grands modèles comme les LR 13000 et LR 1750).

Sa polyvalence est remarquable : elle est « à l'aise » dans des domaines aussi variés que la manutention portuaire, la construction industrielle, les infrastructures et l'éolien. Cette introduction présente l'importance de la LR 11000 dans l'industrie, avant de détailler ses caractéristiques, innovations, applications et avantages.

Caractéristiques techniques détaillées

La LR 11000 est un concentré de technologie lourde. Voici ses principales spécifications techniques clés :

• Capacité de levage : 1 000 tonnes (t) au rayon de 11 m, soit environ 1 200 tonnes (tonnes US). Cela place la LR 11000 dans la classe des plus gros porteurs sur chenilles au monde.
• Flèche principale (boom) : variable de 18 à 168 m. Elle peut être équipée d'une flèche luffing (décrochement) de 15 m (type F2) ou de jibs modulaires jusqu'à 42 m pour augmenter la portée.
• Hauteur de levage : jusqu'à 220 m au crochet. Cette haute élévation permet de manipuler les nacelles d'éoliennes de grande taille ou des sections de tours très élevées.
• Portée maximale : 184 m, indispensable pour insérer de lourdes charges à grande distance du châssis.
• Moment de charge maximal : 15 171 tm (tonnes-mètres), garantissant une capacité de levage hors pair même sur des longues flèches.
• Contrepoids : le système de lestage est modulaire et très puissant. Il comprend un contrepoids central de 90 t, un contrepoids de tourelle (superstructure) de 250 t, et un contrepoids de flèche (derrick) de 450 t. Au total, jusqu'à 790 tonnes de ballast peuvent être montées en configuration maximale.
• Motorisation : un moteur diesel de 500 kW (680 ch), qui entraîne les treuils, les chenilles et les systèmes hydrauliques. Les chenilles peuvent déplacer cette grue à faible vitesse (environ 1,36 km/h) sur chantier.
• Dimensions et transport : malgré sa taille, la LR 11000 est conçue pour un transport économique. Les modules de flèche et de contrepoids sont légers et coulissants (sections glissables). La largeur de transport est limitée à 3,50 m et la hauteur à 3,20 m, conformes aux limites légales internationales. Les éléments critiques restent généralement sous 45 tonnes par module pour faciliter le transport routier.
• Vitesse de déplacement : la grue roule sur chenilles, permettant une mobilité sur terrain dégagé. La vitesse de translation maximale est d'environ 1,36 km/h. Les pistes larges (2,4 m, soit 2 400 mm) augmentent la stabilité et réduisent la pression au sol.

Ces données montrent que la LR 11000 combine une énorme capacité avec des caractéristiques adaptées au transport et au montage. Les chiffres ci-dessus proviennent de sources techniques et du constructeur. Par exemple, sa capacité de 1 000 t et sa flèche longue de 168 m sont confirmées par les fiches techniques du constructeur. Le tableau ci-dessous récapitule quelques valeurs clés :

Caractéristique	Valeur LR 11000
Capacité maximale	1 000 t (1 200 short tons US)
Portée maximale	184 m
Hauteur de levage max.	220 m
Longueur flèche principale	18 – 168 m
Puissance moteur	500 kW (680 ch)
Contrepoids total	790 t
Vitesse de déplacement	~1,36 km/h
Dimensions transport	largeur 3,50 m, hauteur 3,20 m

Ces éléments techniques illustrent le gigantisme de la LR 11000 : elle dispose du meilleur équipement dans la catégorie des grues mobiles sur chenilles, capable de rivaliser avec les modèles concurrents tels que la Manitowoc 21000 (907 t de capacité) ou d'autres mastodontes du marché.

Innovations et technologies embarquées

La Liebherr LR 11000 intègre de nombreuses innovations pour améliorer sa sécurité, sa polyvalence et son efficacité :

• Système de contrôle LICCON2 : cette électronique Liebherr propriétaire supervise en permanence tous les paramètres de la grue (géométrie, charge, contrepoids, angles, vent, etc.). Elle propose un mode « dressage » surveillé (monitored erection mode) pour guider l'opérateur durant le montage de la flèche, et des facilités avancées de mise en configuration. Le contrôleur permet aussi des simulations et une documentation complète du levage via le programme LICCON Job Planner.
• V-Frame® (châssis en V) : un cadre de contrepoids à ossature en V repliable, unique à Liebherr, qui offre une flexibilité maximale en mode flèche (derrick). Le V-Frame® peut ajuster le positionnement des contrepoids jusqu'à 17 m de déport, réduisant les temps et efforts de manutention du lest sur le chantier. Cela optimise la stabilité lors de levages importants.
• VarioTray® : un chariot de ballast auxiliaire amovible. Le VarioTray est un petit palet de contrepoids qui se monte ou s'enlève très rapidement (détachable avec seulement quatre goupilles). Il est idéal pour ajuster finement le lest quand la configuration de levage exige beaucoup de ballast pour dresser la flèche mais moins pour élever la charge.
• M-Wagon® (wagon ballast mobile) : dispositif de logistique breveté permettant de déplacer la grue (avec ou sans charge) sans décharger les contrepoids. Le chariot M-Wagon transporte les ballasts dérivants à l'arrière de la grue, ce qui accélère les changements de position et réduit les temps d'interruption de chantier. C'est un atout majeur en démobilisation et repositionnement.
• Système PowerBoom parallèle : innovation majeure pour les levages extra-lourds. Le PowerBoom consiste à installer en parallèle (au bas de la flèche) des poutres métalliques (issues de la flèche luffing) qui rigidifient considérablement la structure. Sur la LR 11000, le système PowerBoom disponible peut augmenter la capacité de levage de plus de 50 %. Felbermayr a par exemple utilisé un double PowerBoom pour soulever une nacelle de 200 t sur un rotor de 152 m. Cette option permet d'élever des charges encore plus lourdes sans ajouter de flèche plus longue.
• Châssis et chenilles larges : la LR 11000 dispose de chenilles de 2,4 m de largeur par 36 m de long au total, assurant une pression au sol réduite et une très bonne stabilité. Les chenilles sont entraînées par quatre moteurs hydrauliques puissants, optimisant la mobilité sur chantier. Un des atouts mentionnés par Northwest Crane Service est justement la largeur de piste de 2,4 m, avantageuse pour la stabilité.
• Plan de levage (WindSpeed) : Liebherr fournit des abaques (tables de charge) spécifiques selon la vitesse du vent. Ceci permet d'évaluer la capacité de levage restante en fonction des conditions météo, renforçant la sécurité lors d'interventions en plein air.
• Consommation écologique (ECOmode/HVO) : la LR 11000 est déjà prête à fonctionner avec du carburant durable HVO (Hydrotreated Vegetable Oil). Liebherr annonce ainsi jusqu'à 90 % de réduction des émissions de CO₂ en mode HVO. Le contrôle moteur comprend également des modes « ECOmode » et « ECOdrive » pour limiter la consommation en conduite, conformément à la stratégie de responsabilité environnementale du constructeur.
• Sécurité et confort : la cabine est suréquipée (contrôle numérique, affichages multiples), et la conception privilégie les surfaces d'accès, passerelles et garde-corps pour la sécurité des opérateurs. La LR 11000 respecte toutes les normes internationales en vigueur, y compris la certification qualité ISO 9001 et ISO 14001 de Liebherr pour la gestion environnementale.
• Services digitaux : via le portail MyLiebherr, l'utilisateur accède à l'historique machine, aux plans de maintenance, et à la disponibilité des pièces de rechange. Liebherr assure un réseau mondial de service avec plus de 80 sites et promet 95 % des pièces de rechange disponibles sous 24 h, ce qui maximise le temps de disponibilité de la grue sur le terrain.

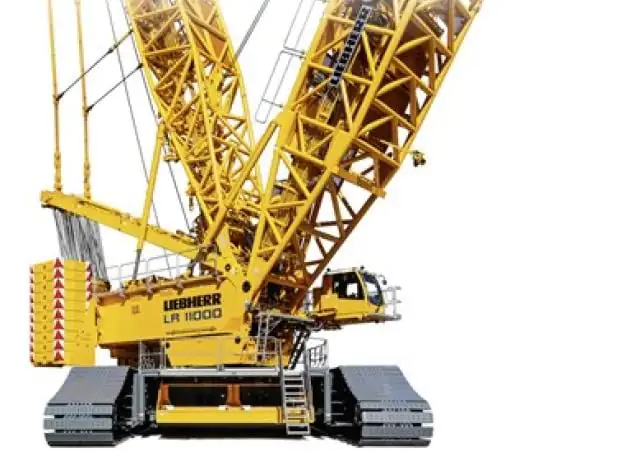

Cet agrandissement de la LR 11000 (flanc latéral) illustre son impressionnant train chenillé et les blocs de contrepoids. La plaque Höffermann signale un opérateur allemand. On remarque les chenilles ultra-larges (2,4 m) et les rangées de contrepoids mobiles : 790 tonnes au total peuvent être montées sur la grue. Le système M-Wagon et le plateau de lest modulable facilitent la manœuvre du ballast pour le transport. Ce châssis robuste, associé à l'électronique avancée et aux innovations comme le V-Frame®, fait de la LR 11000 une grue de nouvelle génération.

Principales applications industrielles

La polyvalence extrême de la LR 11000 lui permet d'intervenir dans de nombreux secteurs industriels lourds :

Éolien (centrales éoliennes) : la LR 11000 a été développée en grande partie pour répondre à la demande croissante de levage en éolien. Elle est idéale pour installer les plus grands rotors et nacelles sur des tours élevées. Par exemple, la société néerlandaise Verschoor a utilisé la LR 11000 pour assembler des éoliennes de 169 m de hauteur (hub à 169 m) à la frontière germano-néerlandaise. Felbermayr, en Autriche, déploie cette grue pour remplacer de petites éoliennes par des modèles de 160 m de hauteur de moyeu (rotor 138 m, 4,2 MW). Les longues flèches et le PowerBoom sont spécialement conçus pour maximiser les capacités en turbine éolienne.

Infrastructures et ponts : la LR 11000 se prête aux levages lourds en infrastructures (ponts, viaducs, échangeurs). En Allemagne, deux LR 11000 ont remplacé une ancienne passerelle routière de 220 t (71 m de long) par un pont en acier moderne. Elles ont réalisé deux levages en tandem précis depuis un navire fluvial pour placer chaque section de 220 t avec une coordination au centimètre près. La grue a ensuite été déplacée sur autoroute pour insérer les nouveaux tronçons sur l'A42, permettant de terminer le chantier 2 jours avant le planning. Un autre exemple : en zone protégée d'Alsace (site Natura 2000), un LR 11000 a remplacé un ancien pont de chemin de fer de 60 t, sans construire de route provisoire. Sa grande portance et sa logique de commande « intuitive » ont facilité l'opération dans un espace contraint.

Pétrole, gaz et raffineries : les installations pétrochimiques et gazières nécessitent souvent des grues puissantes dans des espaces confinés (réservoirs, tours de distillation). Grâce à son faible encombrement pour le transport et sa charge utile de premier plan, le LR 11000 est « absolument à l'aise » dans les raffineries. Il peut par exemple installer des colonnes de distillation très lourdes, des échangeurs de chaleur, ou des modules de process. Ses systèmes de ballast variables (VarioTray, M-Wagon) permettent d'optimiser la stabilité sur des sols parfois irréguliers des sites industriels.

Centrales électriques et industrielles : les centrales (thermiques, nucléaires, hydroélectriques) imposent la manutention de turbines, alternateurs, générateurs ou parties de structure très lourdes. La LR 11000 peut ériger des éléments de centrale ou déplacer des générateurs de plusieurs centaines de tonnes. Les exemples concrets restent rares publiquement, mais c'est un usage typique des grues de cette taille.

Chantier « heavy lift » en général : dans tout projet nécessitant des levages exceptionnels (installation de tours de contrôle, modules offshore, ponts roulants industriels, etc.), la LR 11000 est un choix naturel. Les entreprises de location aux États-Unis, par exemple, listent la LR 11000 comme grue phare pour les projets de grande envergure (cités pour repowering éolien, raffineries, centrales, etc.).

Globalement, la LR 11000 « couvre un large spectre de missions ». À l'échelle internationale, elle est employée sur des projets majeurs dans le monde entier (Europe, Amérique du Nord, Asie, Moyen-Orient) pour relever des défis de levage hors normes. Son succès en éolien (Europe, USA) et en génie civil (ponts en Allemagne, USA) témoigne de son importance croissante dans l'industrie lourde.

Exemples d'utilisation réels sur des projets clés

Pour illustrer, voici quelques cas concrets d'utilisation de la LR 11000 dans différents pays :

Pays-Bas / Allemagne (parc éolien Vanikum) : début 2023, la location néerlandaise Verschoor a réceptionné la LR 11000 pour installer deux nouvelles éoliennes aux Pays-Bas (près de la frontière allemande). La grue a assemblé tours, nacelle et pales à 169 m de hauteur. Le composant le plus lourd soulevé était un engrenage de 117 t. Mise en œuvre : flèche principale de 168 m + flèche luffing fixe de 15 m. Verschoor souligne « la puissance de levage énorme de la LR 11000 » et sa capacité à se transporter facilement. Ce chantier montre la dominante éolienne du LR 11000.

Allemagne (remplacement de pont, Bottrop/Essen) : en juillet 2025, WASEL GmbH a déployé deux LR 11000 pour changer un pont routier au-dessus de l'A42 (Bottrop-Essen). Sept grues Liebherr au total ont participé au projet : les deux LR 11000 (1 000 t) ont soulevé en tandem deux sections de 220 t (71 m × 7 m × 6 m) depuis un bateau, avec un guidage millimétré. L'une des LR 11000 a ensuite été démontée, déplacée sur 1 km de voie express et ré-assemblée pour lever le vieux pont et insérer les nouveaux tronçons. WASEL insiste sur leur capacité de levage « très élevée », leur agilité et la facilité de déplacement d'une grue entière via l'autoroute. Elles ont pu lever jusqu'à 240 t sans aucun palan supplémentaire, accélérant notablement les opérations. Ce projet complexe a été achevé 2 jours avant le planning grâce aux Liebherr.

États-Unis (Pennsylvanie, Hawk Falls) : deux LR 11000 louées par Buckner HeavyLift Cranes ont remplacé un pont en arche de près de 200 m de long sur une autoroute de Pennsylvanie (Hawk Falls). Elles ont levé une arche de 142 m et plusieurs travées, dans un site très confiné (I-80 sur un ravin). Chaque LR 11000 était montée avec flèche de 66 m + grue luffing de 90 m, avec 210 t de ballast superstructure et 450 t sur plateau. Les défis étaient multiples (tolérances de positionnement de quelques millimètres, site glissant, météo changeante). Buckner souligne « la polyvalence exceptionnelle du LR 11000 » et son rôle clef dans l'infrastructure. Ce chantier marque le déploiement de deux LR 11000 en tandem aux USA pour un projet routier majeur, confirmant son adoption mondiale.

Allemagne (Bade-Wurtemberg, pont ferroviaire Buchenbach) : une LR 11000 de l'entreprise Wiesbauer a retiré en 2018 un ancien pont ferroviaire (60 t) en zone protégée près de Stuttgart. Le chantier était compliqué par l'absence de route d'accès (zone Natura 2000). La grue a été posée à 60 m du pont et a d'abord désassemblé la structure (flèche 96 m + flèche derrick) pour évacuer les pièces. Au total 405 t de lest (dont 225 t sur le derrick) ont été nécessaires pour assurer la stabilité. L'opérateur a loué la « logique très intuitive » de la LR 11000 par rapport aux grues précédentes. Ce cas montre que même pour des charges modérées, la LR 11000 peut être requise pour des sites difficiles, grâce à sa flexibilité et sa stabilité hors pair.

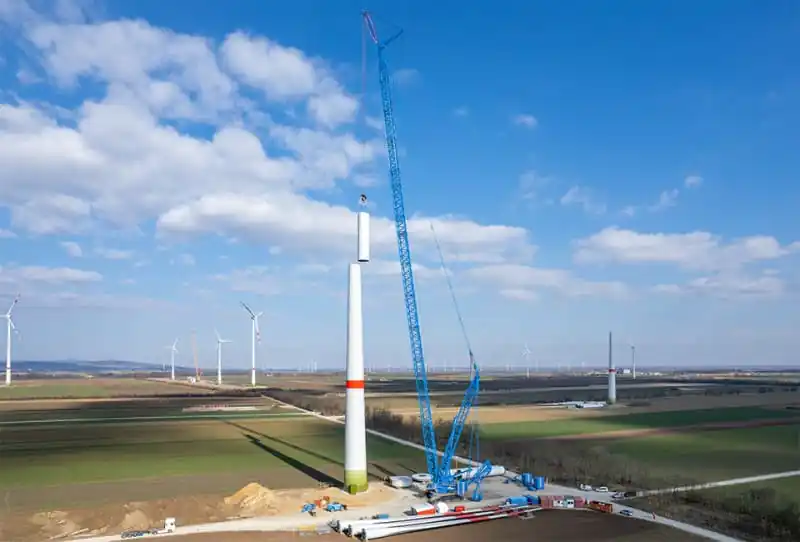

Autriche (Burgenland, parc éolien repowering) : en 2021, Felbermayr a réceptionné son troisième LR 11000 (bleu) pour remplacer d'anciennes turbines par des éoliennes modernes (138 m de rotor, 4,2 MW). La grue, dotée d'une flèche 168 m + grue luffing 15 m, a manipulé des composants lourds (stator/rotor ~88 t) grâce à un ballon central de 380 t sur une portée de 32 m. Felbermayr utilise cette LR 11000 pour pratiquement tous ses travaux éoliens et industriels majeurs. Notamment, ils ont installé un double PowerBoom sur un LR 11000 pour lever une nacelle de 200 t sur un rotor de 152 m, une capacité inédite au moment. Cette expérience souligne que la LR 11000 peut être équipée des plus récents accessoires Liebherr pour maximiser les performances.

Ces exemples – aux Pays-Bas, en Allemagne, aux États-Unis ou en Autriche – démontrent la diversité des opérations réalisables avec la LR 11000. Les références citées proviennent de communiqués et revues spécialisées, attestant de succès concrets sur le terrain.

Avantages concurrentiels

La LR 11000 se distingue nettement de ses concurrents directs par plusieurs points forts :

• Capacité et flèches étendues : avec 1 000 t à la pointe et des configurations de flèche extrême (jusqu'à 168 m plus jibs multiples), elle surpasse par exemple la Manitowoc 21000 (907 t) en tonnage et offre un mât plus long.
• Modularité et transport : conçue pour réduire les coûts logistiques, la LR 11000 se démonte en pièces modulaires de 45 t environ. Sa largeur de 3,5 m et sa hauteur de 3,2 m en configuration routière sont plus compactes que certains anciens concurrents. Cette conception « light weight for transport » permet d'économiser sur le fret.
• Technologies exclusives : Liebherr propose ici des inventions inédites (V-Frame®, M-Wagon®, VarioTray®, PowerBoom®) qui n'ont pas d'équivalents directs chez la concurrence. Par exemple, le V-Frame est un des rares systèmes de ballast ajustable à grande course, et le PowerBoom parallèle (équipant la LR 11000) est unique pour augmenter massivement la charge admissible. Ces innovations constituent un avantage stratégique.
• Efficacité opérationnelle : le système de commande LICCON2, le parc de ballasts amovibles et le wagon M-Wagon réduisent les temps de montage/démontage comparativement à des modèles plus anciens. De plus, la grue peut souvent se reconfigurer et être déplacée (via le M-Wagon) sans décharger tous les lests, ce qui n'est pas possible avec toutes les autres grues de même gabarit.
• Soutien du constructeur : Liebherr, leader historique, offre un service après-vente mondial avec plus de 80 sites, 95 % de pièces disponibles en 24 h et des formations sur mesure. Ce réseau étendu assure une utilisation plus fiable et une maintenance facilitée par rapport à d'autres marques moins présentes globalement.
• Polyvalence : grâce à ses nombreuses variantes de flèche et à ses équipements spéciaux, la LR 11000 couvre une gamme d'utilisation plus large que la plupart des 1 000 t classiques. Elle sait passer rapidement d'un montage éolien à un levage industriel ou portuaire, ce qui peut réduire le besoin de modèles spécialisés supplémentaires.

En résumé, la LR 11000 combine des caractéristiques de pointe (capacité, portée, ballast) avec les dernières innovations Liebherr, ce qui lui confère un avantage concurrentiel notable. Elle est souvent présentée par Liebherr comme à part dans sa classe en flexibilité et charge grâce à ses options technologiques.

Transport, assemblage et logistique

Malgré sa taille exceptionnelle, la LR 11000 a été pensée pour une logistique maîtrisée :

• Modules de flèche coulissants : les sections de flèche sont du type « nested », c'est-à-dire qu'elles s'emboîtent les unes dans les autres pour réduire le volume total. Cela permet d'expédier la grue dans le respect des gabarits routiers standards.
• Contrepoids modulaires : les ballasts de la LR 11000 sont constitués de palettes amovibles (dérivés du système VarioTray) pouvant être transportées séparément. En configuration transport, le moins d'éléments possible est laissé sur la tourelle, le reste étant chargé sur remorques. Des modules de 45 t (ou 90 t pour le central) facilitent le décrochage.
• M-Wagon pour le déplacement : comme vu plus haut, le M-Wagon® est un atout logistique majeur – il est également utilisé pour relocaliser la grue sans recourir à de lourds appareils auxiliaires. Sur certains chantiers, on déplace la grue « avec le ballast » sur route ou autoroute en un minimum d'opérations.
• Temps de montage : bien que spectaculaire, l'assemblage de la LR 11000 reste optimisé. Dans les exemples cités, des équipes Liebherr ou partenaires chevronnées montent la grue en quelques jours (typiquement 5–7 jours selon la configuration). Une fois le projet terminé, le démontage rapide et le transport rentable (sections peu nombreuses, gabarits respectés) réduisent le temps de non-production.
• Conformité réglementaire : les équipements de la LR 11000 sont conçus pour circuler sur les réseaux routiers internationaux. Liebherr veille à ce que les accessoires et les chargements restent aux normes (coupe-feu, clignotants, etc. durant la marche). Le respect des règlements locaux est assuré.

Toutes ces dispositions logistiques permettent de rendre la grue LR 11000 opérationnelle rapidement sur site, malgré son gigantisme. C'est un critère important en mobilisation/démobilisation où chaque heure compte.

Entretien, durabilité et environnement

La LR 11000 bénéficie de l'engagement de Liebherr en matière de qualité et de durabilité :

• Qualité constructeur : fabriquée en Allemagne selon les normes ISO 9001/14001, la grue utilise des matériaux de haute qualité (acier spécial pour flèches, composants électroniques durcis, etc.). Liebherr revendique une longue durée de vie pour ses grues ; des exemples montrent que ses modèles peuvent atteindre plus de 30 000 à 35 000 heures d'utilisation même dans des conditions extrêmes.
• Maintenance préventive : les concepteurs ont facilité l'accès aux points d'entretien (graisseurs automatiques, diagnostics embarqués, etc.). Le système LICCON2 signale les anomalies en temps réel, permettant une intervention rapide. La LR 11000 dispose par ailleurs de programmes de maintenance prédictive via le portail MyLiebherr.
• Support mondial : Liebherr offre un réseau mondial de service avec 70 ans d'expérience. Grâce à une logistique de pièces sophistiquée, 95 % des composants sont livrables en 24 h. Le contrat de maintenance inclut souvent des formations et visites périodiques, réduisant les pannes non planifiées.
• Durabilité environnementale : au-delà du HVO (90 % de CO₂ en moins), Liebherr propose l'ECOdrive (moteur au ralenti automatique à l'arrêt) et l'ECOmode (optimisation des pompes hydrauliques) sur la LR 11000. L'objectif est de concilier puissance et moindre consommation. Par exemple, le passage au HVO, prévu sur cette génération, s'aligne sur la stratégie du groupe Liebherr pour la transition énergétique. De plus, la grue contribue indirectement à des projets verts (parcs éoliens, barrages, biocarburants) grâce à son rôle dans l'infrastructure durable.
• Certifications : outre les normes ISO mentionnées, Liebherr intègre sur ses sites une démarche ISO 14001 pour l'environnement et ISO 50001 pour l'énergie. Les grues sont donc conçues selon une politique « environnementale » assurant une meilleure efficacité énergétique et le recyclage des matériaux en fin de vie.
• Revente et valeur résiduelle : enfin, le constructeur et ses partenaires surveillent le marché de l'occasion. Liebherr propose ses propres grues d'occasion certifiées. La haute demande pour ce modèle maintient une bonne valeur de revente, démontrant sa durabilité perçue.

En somme, la LR 11000 est conçue pour durer et pour minimiser son impact écologique en exploitation, tout en offrant aux clients des opérations économiques et sécurisées.

Conclusion

La Liebherr LR 11000 incarne la convergence de la puissance maximale, de la fiabilité et de l'innovation dans le domaine des grues sur chenilles. Sa capacité exceptionnelle (1 000 t), sa portée inégalée (flèche 168 m), et son éventail technologique (LICCON2, V-Frame®, PowerBoom®, HVO ready, etc.) en font un outil hors pair pour les projets lourds du XXIᵉ siècle. Les nombreux exemples de terrain – de l'installation d'éoliennes géantes à la pose de ponts industriels – montrent sa polyvalence et sa performance réelle.

Fiabilité et sécurité sont au cœur de son image : Liebherr, leader mondial, continue de peaufiner cette grue avec des mises à jour régulières (par exemple de nouveaux modules ou de meilleures procédures de montage), tout en s'appuyant sur son réseau de service planétaire. La LR 11000 permet de mener à bien des levages autrefois impossibles, tout en réduisant les délais par son assemblage efficace et son système de déplacement unique. Son impact environnemental est minimisé par des modes de fonctionnement « verts » (carburants durables, ECOmode), ce qui conforte son usage dans des projets de transition énergétique (éolien, infrastructures propres).

En définitive, la LR 11000 renforce la réputation de Liebherr : c'est une grue fiable, extrêmement puissante et truffée d'innovations, prête à affronter les défis industriels les plus ambitieux. Les futurs utilisateurs et les décideurs peuvent s'appuyer sur cette machine comme « la grue de confiance » pour réaliser leurs projets les plus lourds, tout en bénéficiant d'une technologie à la pointe et d'un soutien global éprouvé. La LR 11000 symbolise ainsi un standard d'excellence dans le levage industriel, alliant savoir-faire allemand et performance inégalée.
